Fuente Step Down Lm2596 1.25/30v 3a Push Arduino

Descripción

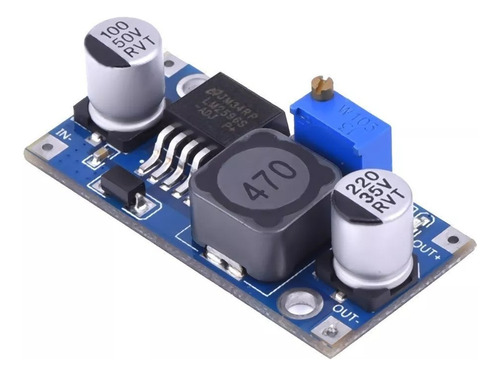

Es una fuente basada en el regulador step-down DC-DC LM2596. Posee un preset multivuelta de alta precisión y es capaz de alimentar una carga de hasta 3A con una alta eficiencia regulando el voltaje de salida dentro de los rango de trabajo del dispositivo.

Tensión de entrada: 4 a 40V (DC)
Salida de tensión: 1.25V a 30V (DC) ajustable
Corriente Máxima de salida: 3A (por arriba de 2A necesita disipador)

Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.

Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

ESPECIFICACIONES TÉCNICAS
Voltaje de operación: 4.0V ~ 40V DC
Voltaje de Salida: 1.23V ~ 30V DC Ajustable (el voltaje de entrada debe tener al menos 1.5V más que la salida).
Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
Potencia de salida: 50-70W, utilizar disipador
Eficiencia de conversión: 92%
Regulación de carga: S (I) = 0.8%.
Regulación de voltaje: S (u) = 0.8%.
Frecuencia de Trabajo: 150KHz
Ripple en la salida:30mV (máx.) 20M bandwidth
Temperatura de trabajo: -40¿ ~ +85¿
Protección de cortocircuito y sobre temperatura.
Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.
Dimensiones: 4.2cm x 2.3 cm x 1.2cm.
